產品名稱：FR-精密智能伺服壓裝機/伺服壓機
設備概述：
精密智能伺服壓裝機簡稱伺服壓機，是發瑞儀器根椐市場客戶要求定制的一款新產品，其工作原理是由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業。能夠在壓力裝配作業中實現壓裝力與壓入深度的全過程閉環控制。精密電子伺服壓裝機簡稱伺服沖壓機，伺服沖壓機是采用交流伺服電機驅動，通過高精度滾珠絲杠把回轉力量改變?yōu)榇怪狈较�，依靠裝載于驅動部位前端的壓力傳感器控制管理壓力，依靠編碼器控制管理位置，同時向工作對象施加壓力，從而達到加工目的的裝置，能隨時控制壓力/停止位置/驅動速度/停止時間，能夠在壓力裝配作業中實現壓裝力與壓入深度的全過程閉環控制；采用友好人機界面的大尺寸觸摸屏直觀易操作，裝有安全光幕，在安裝過程中如有手伸入安裝區域壓頭將自動返回保證操作安全。
壓裝過程
伺服壓機/伺服壓裝機/全自動伺服壓機 整個壓裝過程分為快進、探測、壓裝、保壓、返回五個階段。開機時機器會自動尋找機械原點或設定位移原點，通過軟件設置好參數后，按啟動按鈕壓頭將按設定程序運行，軟件可以設定多段 位移，力量判斷報警。每段可自定義繼電器輸出可配合機械手聯動全自動工作。 壓裝到設定位置時將按用戶所設定的保壓時間保壓，保壓時間結束后壓頭以設定速度返回至所設置的工作原點。
壓裝模式
可設定多種壓裝模式（1）恒定壓裝速度、設定精確位置停止，設定精確力停止，設定精確位移停止，等多種工作模式，很容易完成兩段或多段壓裝工作要求。
主要特點
環保，節能，安全，使用和維護成本低。豐富的接口可對應以太網、 RS232C。電腦觸摸屏控制，軟件可以設定多段位移，力量判斷報警。每段可自定義繼電器輸出可配合機械手聯動全自動工作。
■完善的質量管理 標配豐富的判斷功能 能夠保存結果數據以確保可追溯性
■豐富多彩的控制 可控制壓力/位置/距離/速度
■可削減初裝成本 豐富的可選設備可實現**功能的組合
顯示質量管理數據列表。
■顯示基于結果數據的CPK（工序能力指數）的統計產品個數，多少成品，多少不合格品。
■顯示判斷值、結束壓力值、結束位置的度數分布（直方圖）
■顯示時間序列結果數據的圖表
■顯示運行結果數據（時間序列數據）的圖表
■統計產品個數
選配軟件從**多臺壓機收集運行結果數據

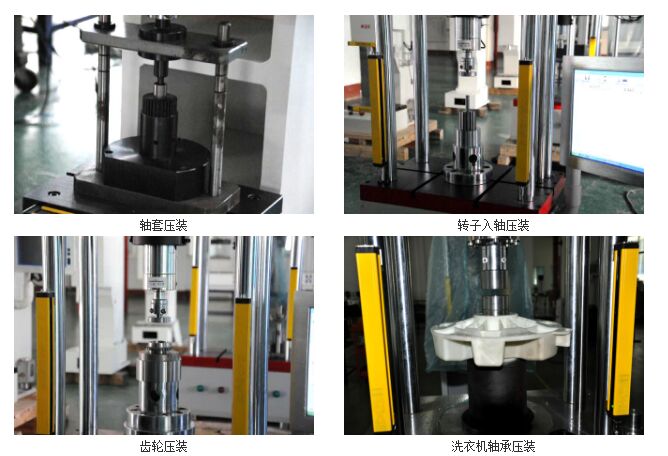

產品應用
伺服壓機/伺服壓裝機/全自動伺服壓機廠家廣泛應用于以下行業：
1. 汽車行業：發動機組件壓裝（缸蓋，缸套，油封等）轉向器組件壓裝（齒輪，銷軸等）傳動軸組件壓裝，齒輪箱組件壓裝，剎車盤組件壓裝等。
2. 電機行業：微電機組件壓裝（主軸，殼體等）電機組件壓裝（軸承等）。
3. 電子產品精密壓裝電子行業：線路板組件壓裝（插件等），電子零部件壓裝。
4. 家電行業：家電配件壓裝，家電配件鉚接等。
5. 機械行業：機械零部件壓裝，自動化組線，易損件壽命測試等。
6. 其他行業：其他需要精密數控壓裝位移與壓裝力的場合。
• 彈簧性能測試等精密壓力檢測 • 影像技術核心部件的精密壓裝
• 電機軸承精密壓裝應用 • 彈簧性能測試等精密壓力檢測
• 自動化裝配線應用 • 其它需要精密壓力裝配的場合
機臺參數（可按客戶要求定制）
|
機型 項目 |
FR-10A |
FR -20A |
FR-30A |
FR-50A |
FR-80A |
|
**壓力(kN) |
10 |
20 |
30 |
50 |
80 |
|
壓力范圍(N) |
100-10000 |
200-20000 |
300-30000 |
500-50000 |
800-80000 |
|
力分辨率(N) |
0.2 |
0.4 |
0.6 |
0.8 |
1 |
|
壓力準確度等級 |
0.5級 |
||||
|
電腦系統 |
windows觸控 |
||||
|
控制系統 |
發瑞儀器壓機測控軟件 |
||||
|
**行程 |
80-300（可定制） |
||||
|
位移分辨率 |
0.001 |
||||
|
定位精度 |
±0.01 |
||||
|
**壓裝速度 |
35 mm/s |
||||
|
**空載速度 |
100 mm/s |
125 mm/s |
|||
|
可設定**小速度 |
0.01 mm/s |
||||
|
保壓時間 |
99.9 s |
||||
|
可設定**小保壓時間 |
0.1 s |
||||
|
設備功率(W） |
750 |
1500 |
2000 |
4400 |
7500 |
|
供電電壓(V) |
單相AC220 |
單相AC220 |
三相AC380 |
三相AC380 |
三相AC380 |
